Ubicación: Loja, Ecuador

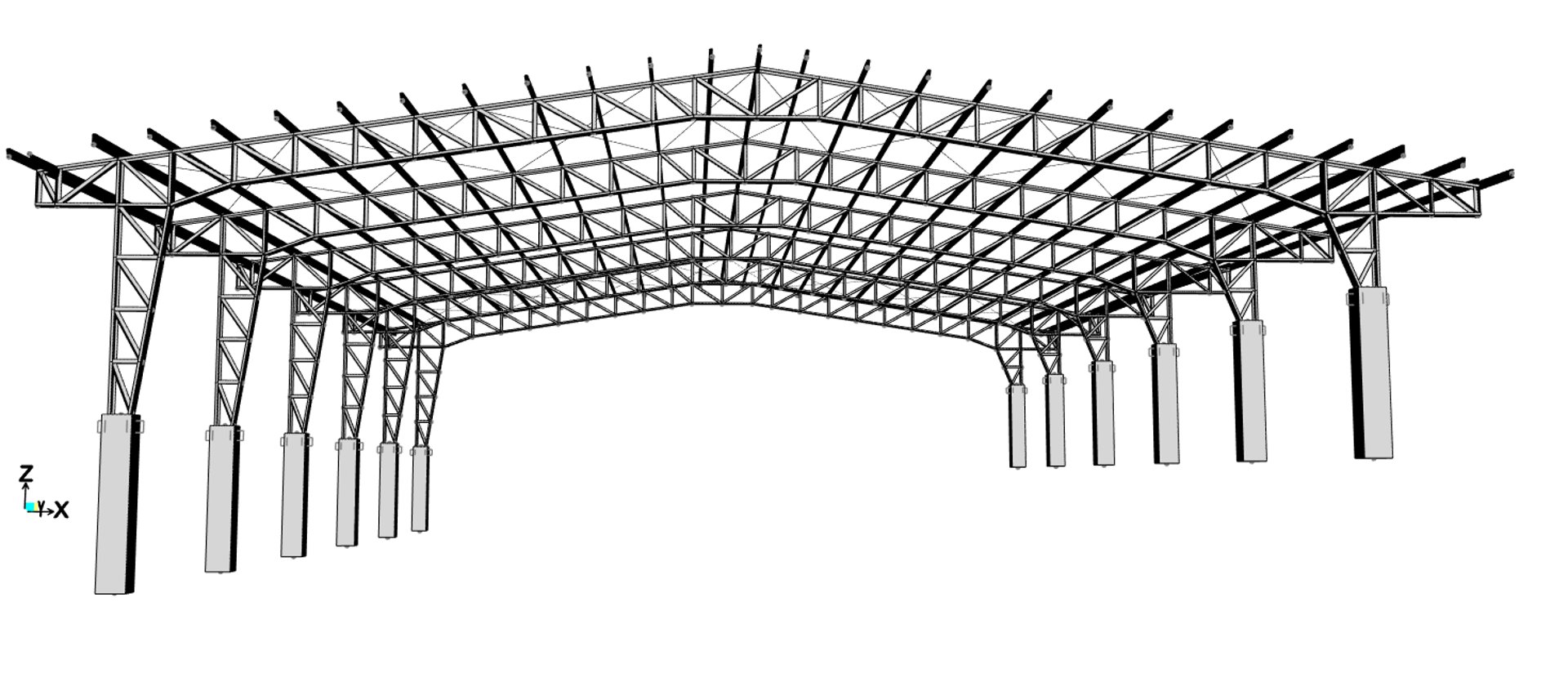

Descripción del Proyecto: Cubierta conformada por cerchas metálicas y reforzada mediante cables, se apoya sobre placas ancladas a columnas de hormigón. Esta cubierta metálica cubre una cancha y graderío con una luz de 23.7m. Topografía y entorno del terreno resultó en una cubierta irregular en sus apoyos y en su extensión.

Año: 2024

Detalles del Proyecto

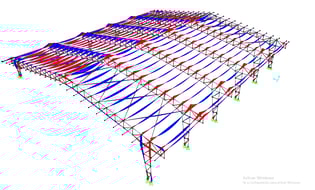

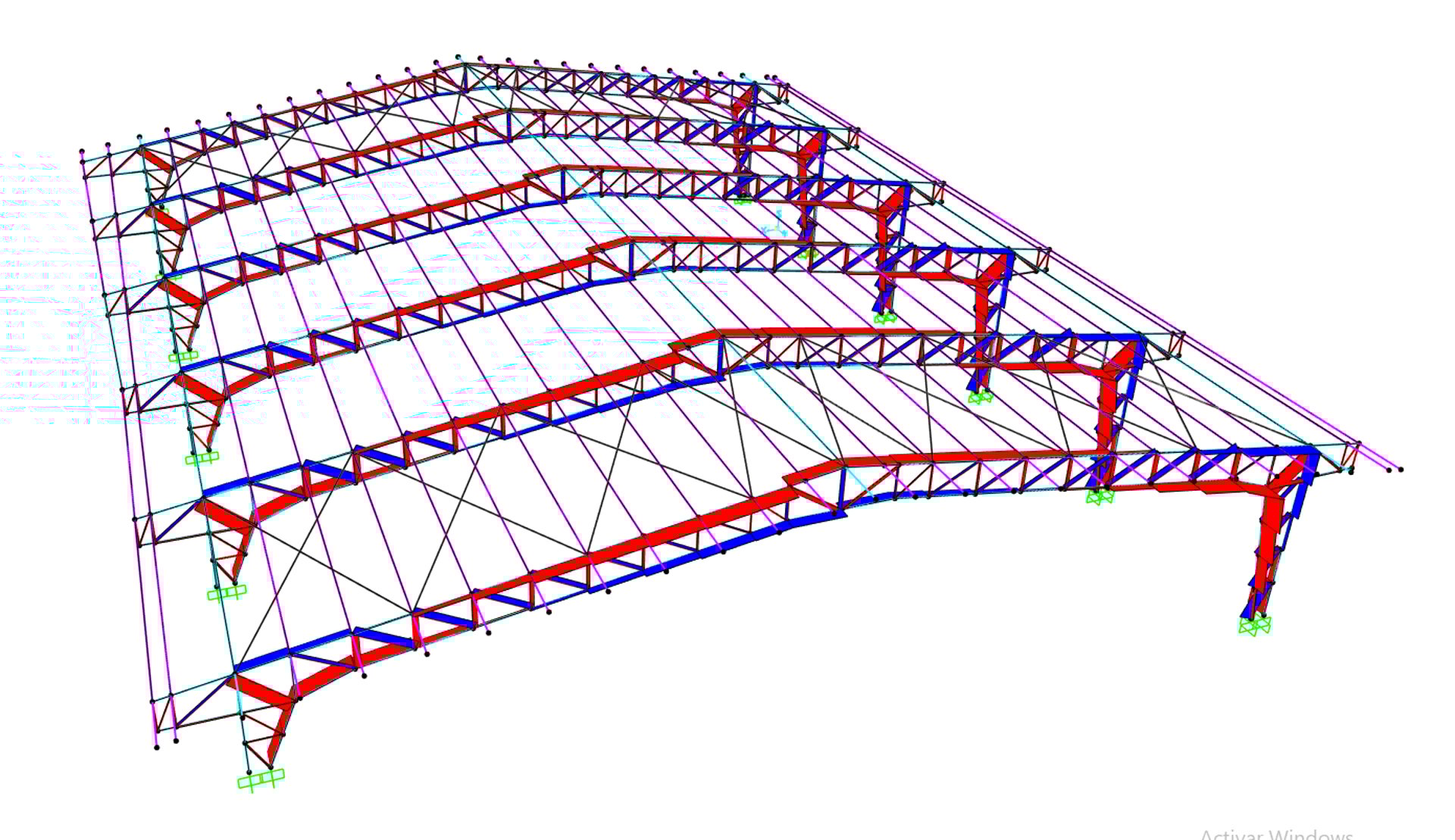

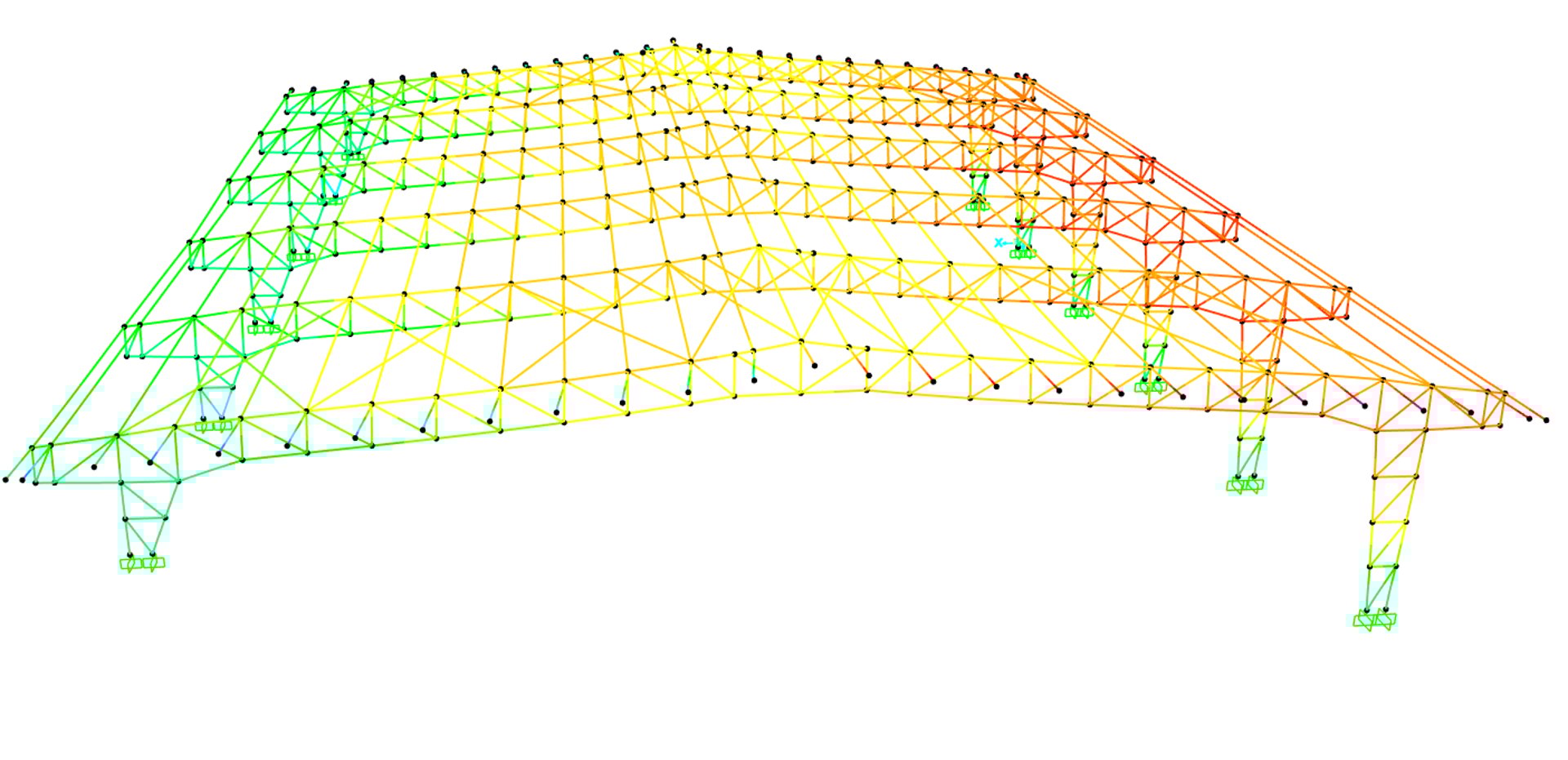

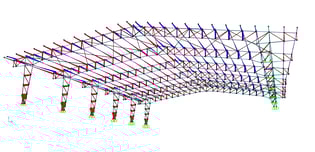

Modelamiento Estructural

• Proyecto Modelado y Calculado a través vez de: SAP2000, SAFE Y RAM CONNECTION.

• Sistema Estructural Utilizado (Cerchas metálicas apoyadas sobre columnas de hormigón)

• Material: Hormigón Armado y Perfiles metálicos

• Edificación diseñada siguiendo las normativas: ACI 318-19 (USA), AISI S 100-2007 (LRFD) (USA), ANSI/AISC 360-22, ANSI/AISC 341-22 (LRFD) (USA), NEC-SE-2015 (ECUADOR) Y AWS (USA).

• Desafíos: La cubierta cubre una luz importante de 23.7m, se adapta a irregularidades del terreno y topografía.

Diseño Estructural

• Diseño basado en las normativas:
  ACI 318-19 (USA), AISI S 100-2007 (LRFD) (USA), ANSI/AISC 360-22, ANSI/AISC 341-22 (LRFD) (USA), NEC-SE-2015 (ECUADOR) Y AWS (USA).

• Cargas Estructurales: Carga viva para cubierta, carga de viento, carga SDL para cubierta, carga sísmica según lo estipulado por la NEC.

• Los diseños de basaron en hojas de cálculo, y corroboraciones con softwares de diseño estructural.

Productos Entregados

• Planos estructurales con detalles de construcción para aprobación en el municipio.


• Memoria descriptiva con detalles y recomendaciones para su construcción.>

• Planillaje y cuantía de materiales.
